Fundo Plano
Mit 65 mm das flachste wedi Duschsystem weltweit

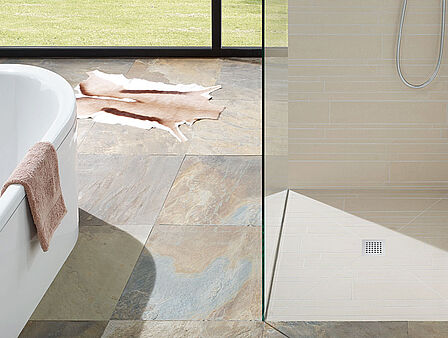

Duschelement "Fundo Plano" mit integriertem Ablauf

„Die flachste wedi Dusche aller Zeiten,
perfekt geeignet für die Sanierung.“

DIN-geprüft: Barrierefrei*

Produktinformasjon

wedi Fundo Plano ist das flachste wedi Komplettsystem für bodengleiche Duschen auf dem Markt. Mit dem bereits werkseitig integrierten Ablauf ist es im Gesamtsystem nur 65 mm flach. Bei Sanierungen, z.B. auch in Altbauten, wo es auf jeden Millimeter ankommt, ist diese Innovation absolut unschlagbar.

Die verfliesbaren, wasserundurchlässigen Bodenelemente sind nicht nur immens praktisch und zuverlässig, sie eröffnen auch völlig neue Gestaltungsmöglichkeiten für Nassräume und Bäder – bei einfachem und sicherem Einbau.

Gesamtsystem ist zu 100 % wasserdicht
Sicherheit durch exakt gleichmäßig vorgegebenes Gefälle
Einfache und sichere Verarbeitung – von Praktikern getestet

Alle fordeler med et blikk

Dimensjoner

Technische Eigenschaften Fundo Plano

wedi Fundo Bodenelemente können vor Ort eingekürzt werden, wobei jedoch die Geometrie der Elemente beachtet werden sollte. wedi Fundo Elemente können nur mit den wedi Fundo Abläufen kombiniert werden.

Rollstuhlbelastbar ab Mindestfliesengröße	50 x 50 mm
Glasmosaik ab 3 mm, Mindestgröße	20 x 20 mm
Mindestaufbauhöhe	65 mm
Oberflächengefälle (von Außenkante Fundo Bodenplatte bis Außenkante Ablauföffnung)	≥ 2,4 %
Technische Eigenschaften Ablauf In das Fundo Duschelement integrierter Spezialablauf mit Geruchsverschluss und Edelstahlabdeckung.
Rahmen für Aufnahme Edelstahlrost (fest im Element)	136 x 136 x 8 mm
Edelstahlrost	132 x 132 mm
Aufstockrahmen	136 x 136 x 24,7 mm
Ablaufleistung	0,50 l/s ; 30 l/min
Anschlussleitung aus ABS	DN 40
Geeignete Fliesenstärke	8 – 25 mm
Technische Eigenschaften Roschaum
Extrudierter Polystyrol-Hartschaumkern	XPS
Langzeit-Druckspannung (50 Jahre) ≤ 2% Stauchung EN 1606	0,08 N/mm²
Druckfestigkeit bei 10% Stauchung EN 826	0,25 N/mm²
Wärmeleitfähigkeit EN 13164	0,036 W/mK
Rohdichte EN 1602	32 kg/m³
Temperaturgrenzen	-50°C / +75°C
Brandverhalten EN 13501	E
Wasserdichtigkeit geprüft	1,5 bar

Produktstørrelser

Best.nr.	Betegnelse	Lengde x bredde x tykkelse
073735625	Fundo Plano Duschelement komplett, DN40, Ablauf zentral	900 x 900 x 65 mm
073735626	Fundo Plano Duschelement komplett, DN40, Ablauf zentral	1000 x 1000 x 65 mm
073735627	Fundo Plano Duschelement komplett, DN40, Ablauf zentral	1200 x 1200 x 65 mm
073735631	Fundo Plano Duschelement komplett, DN40, Ablauf zentral, Anschluss lange Seite	1200 x 900 x 65 mm
073735630	Fundo Plano Duschelement komplett, DN40, Ablauf zentral, Anschluss kurze Seite	1200 x 900 x 65 mm
073735620	Fundo Plano Duschelement komplett, DN40, Ablauf dezentral	1400 x 900 x 65 mm
073735621	Fundo Plano Duschelement komplett, DN40, Ablauf dezentral	1600 x 1000 x 65 mm

Anwendung

Anwendungsbereiche Fundo Plano

Im privaten Wohnungsbau
In öffentlich zugängigen Gebäuden gemäß DIN 18040 Teil 1
In barrierefreien Wohnungen gemäß DIN 18040 Teil 2 (Bitte Vorgabe der Mindestfliesengröße bei geplanter Rollstuhlbelastung beachten, siehe technische Eigenschaften)
Als Bauwerksabdichtung im Verbund mit Fliesen- und Plattenbelägen der Beanspruchungsklasse A0. Für die Beanspruchungsklasse A muss eine zusätzliche Abdichtung erfolgen.

Systemtilbehør

optional

Retailer search

* wedi Fundo dient zur Erstellung von bodenebenen Duschen und ist DIN-geprüft: Barrierefrei. Die Auszeichnung gilt nur für Fundo Plano: 1200 x 1200 mm, Registernummer: P1B057
